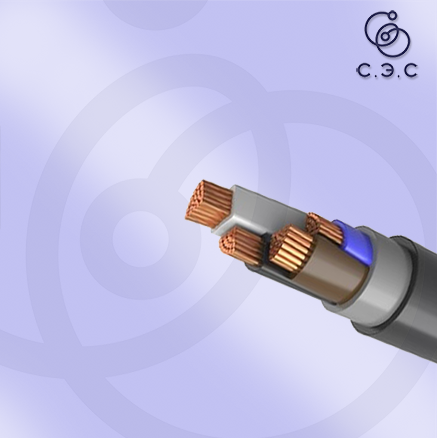

Конструкция кабеля ВВГнг-LS 4х70

Кабель ВВГнг LS 4х70, представленный в каталоге компании «СпецЭлектроСтрой», относительно недавно был введен в производство и является усовершенствованной моделью кабеля ВВГнг. Главным преимуществом этого кабеля является новая технология, обозначенная в маркировке, как «LS» – Low Smoke. Новая концепция кабеля не только сохраняет пожаробезопасные свойства предшественника, обладая высокой сопротивляемостью к возгоранию, но и обладает дополнительными преимуществами. В случае возгорания, этот кабель распространяет значительно меньше вредного дыма, а так же химических выделений (хлор, содержащийся в поливинилхлориде, преобразуется в газ при горении материала).

  • Конструкция Силовой медный кабель ВВГнг-LS 4x70 – состоит из следующих компонентов:
  • Медная токопроводящая жила:4 штуки.
  • Изоляция: Поливинилхлорид (ПВХ) пластикат с пониженной степенью пожароопасности.
  • Обмотка: нетканое полотно для многожильных кабелей.
  • Оболочка: ПВХ пластикат. Характеристики
  • Температура эксплуатации: от - 50°С до 50°С.
  • Монтаж без подогрева: не ниже - 15°С.
  • Дым при горении не уменьшает светопроницемость сильнее, чем на 50%.
  • Нагрев жил для нормальной эксплуатации: 70%.
  • Нагрев при коротком замыкании (только 5 сек.): не больше 160%.
  • Противостоит возгоранию: до 400°С. Области применения ВВГнг-LS 4х70 используется для распределения и передачи электроэнергии в условиях постоянного и переменного напряжения в 1кВ. Это кабель используется для прокладки в:
  • Сухих помещениях: кабельные полуэтажи, производства. • Влажных помещениях: подземные коллекторы, туннели, полузатопленные сооружения (разной степени коррозийного воздействия).
  • Взрыво- и огнеопасных помещениях: производства.
  • В воздухе: до 4300 метров над уровнем моря.
  • В кабельных эстакадах: мосты и блоки.

ВВГнг-LS 4х70

Применение кабеля ВВГнг-LS 4х70

Кабель силовой ВВГнг-LS 4x70 применяется с целью передачи и распределения электроэнергии в стационарных установках на напряжение 0,66 кВ и 1 кВ. Прокладка кабелей марки ВВГнг-LS 4x70 осуществляется в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.

Технические характеристики кабеля ВВГнг-LS 4х70

Срок службы проводов ВВГнг-LS 4x70 составляет не менее 30 лет с даты изготовления. Гарантийный срок эксплуатации - 5 лет. Соответствие реального срока службы кабелей заявленному гарантируется производителями только при условии соблюдения требований в области транспортировки, хранения, монтажа и эксплуатации.

Строительная длина проводов ВВГнг-LS 4x70 составляет не менее 50 метров (оговаривается при заказе).

Максимально допустимая температура длительного нагрева жил: 70 град. Цельсия.

Максимально допустимый радиус изгиба при монтаже: не менее одножильный- не менее 10, многожильные- не менее 7.5 наружных диаметров.

Минимально допустимая температура окружающей среды, при которой может осуществляться прокладка (монтаж) провода ВВГнг-LS 4x70 составляет -50 град. Цельсия.

Вид климатического исполнения проводов ВВГнг-LS 4x70: УXЛ и Т

Категория размещения согласно ГОСТ 15150-69: 1, 5

Провод ВВГнг-LS 4x70 может эксплуатироваться при температуре окружающей среды от -50°С до 50°С.

98%

Кабель ВВГнг-LS 4x70 относится к категории кабели силовые. Данный вид изделий является силовым медным кабелем, имеющим 1-4 жильные. Сечение от 1,5 до 240 мм2, каждая из которых находится в индивидуальной изоляции пвх композиции пониженной пожарной опасности. В целях защиты изолированных проводников от окружающей среды в конструции кабеля имеется из ПВХ без экрана не бронированный из ПВХ пластиката пониженной горючести и с низкой токсичностью продуктов горения . Кабели марки ВВГнг-LS 4x70 прокладываются в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Технологически предусмотрена эксплуатация данного вида кабелей при температуре окружающей среды от -50°С до 50°С. Категория казмещения кабеля ВВГнг-LS 4x70: 1, 5. Климатическое исполнение: УXЛ и Т. Срок службы кабеля ВВГнг-LS 4x70 составляет 30 лет.

Цена кабеля ВВГнг-LS 4x70

При заключении сделок поставки такого вида продукции, как кабель ВВГнг-LS 4x70 цена зависит от большого колличества всевозможных факторов. Первостепенную роль, безусловно, играет сезонность - фактор, формирующийся из колебаний биржевых цен на медную катанку и изменений потребительского спроса. Последние же являются прямым непосредственным следствием сезонного характера строительных работ и экономико-политической ситуации в стране и мире. Стоимость кабеля ВВГнг-LS 4x70, как и стоимость любой кабельной продукции зависит от сроков поставки и объемов, которые обозначит заказчик. Так, например, если Вам требуется закупить кабель ВВГнг-LS 4x70 оптом, то цена продукции будет для Вас существенно ниже, чем при закупке в розницу. Ввиду сказанного выше дать однозначный ответ на вопрос "сколько стоит кабель ВВГнг-LS 4x70? " навряд ли удастся. В каждом конкретном случае окончательная цена будет своя. Команда специалистов компании СпецЭлектроСтрой обладают обширнейшим практическим опытом работ в области энергетики, поэтому всегда предложат Вам самые выгодные условия поставки требующейся Вам продукции. Исходя из приемлемых сроков отгрузки продукции, Вы можете приобрести кабель ВВГнг-LS 4x70 из наличия и под заказ.

ВВГнг ls 4х70 диаметр ВВГнг ls 4х70 вес
