Кабель ВВГнг-LS

См. также: Кабель ВВГнг

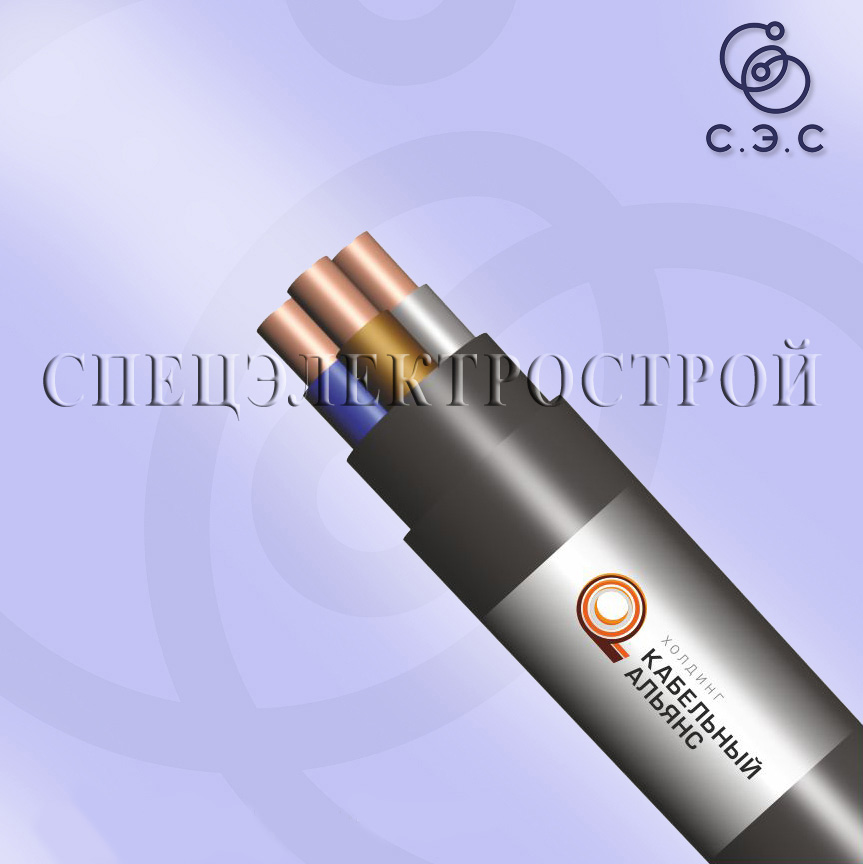

Кабель ВВГнг-LS

Проводник одобрен для применения в сухих и влажных производственных помещениях, на эстакадах и блоках, выдерживает факторы окружающей среды умеренные коррозионные и механические воздействия. Купить кабель ВВГнг LS при этом можно по минимальным расценкам, так как наше предприятие реализовало рациональный подход к закупкам и обеспечению заказчиков. В нашем каталоге на кабель силовой ВВГнг LS цена указана за один метр.

купить кабель ввгнг ls купить ввгнг ls купить кабель ввгнг ls

Изготовление кабеля ВВГнг LS

Продукция произведена в соответствии с полным набором норм и критериев и отвечает ГОСТ 16442-80 ТУ У 31.3-327.39864-001-2004. Отличительной чертой является повышенная устойчивость к распространению пламени в случае одиночной прокладки по стандартам ДСТУ 4809, ДСТУ 4216 и в случае пучкового монтажа по ДСТУ 4809, ДСТУ 4237-3-21 и ДСТУ 4237-3-22. Преимуществом является и сниженная токсичность продуктов горения. Безопасно купить ВВГнг ls для отелей, жилых и производственных помещений, торговых залов, коммерческих и производственных сооружений.

Учитывая повышенный уровень требований, реализованный в рамках данного компонента, одобрено как общепромышленное применение, так и использование компонентов для прокладки сетей на объектах стратегической важности, атомных электростанциях. Уровень качества гарантирован те только соблюдением технологии производства, но и последующим тестированием при напряжениях, превышающих номинальные рабочие параметры в 3 и более раз. Наша профильная компания предлагает купить кабель ВВГнг ls, соответствующий самым высоким стандартам по доступным расценкам, пусть надёжные компоненты станут залогом безопасной и бесперебойной работы любых сетей.

Кабель ВВГнг LS: Технические характеристики

  1. Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

  2. Изоляция кабеля ВВГнг ls состоит из ПВХ композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил – голубого цвета.
  3. Расположение жил в кабеле ВВГнг LS: изолированные жилы 2-5 жильных кабелей скручены; 2,3 и 5 жильные кабели имеют жилы одинакового сечения, 4 жильные имеют все жилы одинакового сечения или одну жилу меньшего сечения(жилу заземления или нулевую).
  4. Внутренняя экструдированная оболочка — накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Минимальная толщина оболочки — 0,3 мм.
  5. Наружная оболочка — из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых жил до 16 мм² допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Категории размещения 1 и 5
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т
Диапазон температур эксплуатации Кабеля ВВГнг LS (относительная влажность воздуха при температуре до +35°С —до 98% ) от -50°С до +50°С
Длительно допустимая температура нагрева жил кабелей ВВГнг LS при эксплуатации не более +70°С
Предельная температура токопроводящих жил по условию невозгорания кабеля при коротком замыкании +400°С
Строительная длина кабелей для номин. сечений основных жил до 16 мм² — не менее 450 м
25 – 70 мм² — не менее 300 м
95 мм² и выше — не менее 200 м
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С
Минимальный радиус изгиба при прокладке кабелей одножильных — 10 наружных диаметров
кабелей многожильных — 7,5 наружных диаметров
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы 30 лет

ВВГнг(А)-LS - 0,66

Сечения кабеля ВВГнг LS, мм2 Наружный диаметр кабеля, мм. Масса 1 км кабеля, кг
1х1,5 5,5 51
1х2,5 5,9 64
1х4 6,5 86
1х6 7 108
1х10 8,3 162
1х16 10,1 247
1х25 11,2 349
1х35 12,2 449
1х50 13,7 588
2х1,5 11 194
2х2,5 11,7 231
2х4 13,1 302
2х6 14,1 369
2х10 16,5 533
2х16 19,7 781
2х25 22 1061
2х35 24,2 1344
2х50 27,2 1742
3х1,5 11,4 216
3х2,5 12,2 263
3х4 13,6 346
3х6 14,7 431
3х10 17,3 635
3х16 21 953
3х25 23,2 1305
3х35 25,6 1676
3х50 28,8 2183
3х25+1х16 25,6 1569
3х35+1х16 27,1 1873
3х50+1х25 30,5 2471
4х1,5 12,1 248
4х2,5 13 307
4х4 14,6 411
4х6 15,8 516
4х10 18,7 770
4х16 22,6 1154
4х25 25,6 1635
4х35 28 2088
4х50 32 2770
5х1,5 12,8 280
5х2,5 13,9 357
5х4 15,7 480
5х6 17 608
5х10 20,3 916
5х16 24,9 1400
5х25 27,9 1961
5х35 30,6 2515
5х50 35,5 3393

ВВГнг(А)-LS - 1

Число жил и номинальное сечение, мм2 наружный диаметр кабеля ВВГнг LS, мм. Масса 1 км кабеля, кг
1х1,5 5,9 57
1х2,5 6,3 70
1х4 7,1 97
1х6 7,6 120
1х10 8,5 166
1х16 10,3 253
1х25 11,4 356
1х35 12,4 456
1х50 13,9 595
1х70 15,4 809
1х95 17,7 1091
1х120 19,6 1352
1х150 21,8 1675
1х185 24,2 2097
1х240 27,9 2681
1х300 29,6 3273
1х400 32,7 4131
1х500 36,6 5299
1х630 40,4 6647
2х1,5 11,8 217
2х2,5 12,5 258
2х4 14,3 349
2х6 15,3 419
2х10 16,9 552
2х16 20,1 805
2х25 22,4 1087
2х35 24,6 1373
2х50 27,6 1774
2х70 30,6 2338
2х95 36 3221
2х120 39 3881
2х150 43,8 4865
2х185 48,2 5999
2х240 54,4 7699
3х1,5 12,2 241
3х2,5 13,1 295
3х4 14,9 397
3х6 16 486
3х10 17,8 659
3х16 21,2 969
3х25 23,9 1353
3х35 26 1706
3х50 29,2 2217
3х70 32,7 2795
3х95 37 3723
3х120 39,6 4495
3х150 43,5 5536
3х185 48 6780
3х240 53,6 8703
3х25+1х16 26 1597
3х35+1х16 27,5 1906
3х50+1х25 31,4 2553
3х70+1х35 35,1 3224
3х95+1х50 39,2 4266
3х120+1х70 42,6 5309
3х150+1х70 46,2 6314
3х185+1х95 50,2 7771
3х240+1х120 56,4 10007
3х300+1х150 62,5 12499
4х1,5 13 278
4х2,5 14 344
4х4 16,1 473
4х6 17,2 580
4х10 19,2 795
4х16 23,1 1190
4х25 26 1663
4х35 28,5 2128
4х50 32,5 2821
4х70 36,1 3598
4х95 40,2 4754
4х120 43,6 5857
4х150 47,4 7162
4х185 51,4 8711
4х240 57,8 11303
4х300 62,5 14074
5х1,5 13,9 319
5х2,5 15 401
5х4 17,3 555
5х6 18,6 685
5х10 20,9 958
5х16 25,4 1446
5х25 28,5 2021
5х35 31,6 2628
5х50 36 3467
5х70 39,6 4435
5х95 44,8 5979
5х120 48 7273
5х150 51,8 8959
5х185 57,2 11003
5х240 63,5 13783
