Самонесущие изолированные провода, провод алюминиевый изолированный

Внимание! Продажа всей продукции, в том числе самонесущих изолированных проводов (СИП) в нашей компании осуществляется только оптом!

Провод изолированный алюминиевый.

Провод изолированный алюминиевый предназначен для применения в силовых сетях, имеющих напряжение 0,4-1 кВ, а также для обеспечения сетей освещения. Обычно устанавливается при трансформаторе, работающем на понижение. Его конструкция – это жгут из нулевой жилы несущей, а также изолированных фазных жил. В зависимости от конструкции данного изделия, определяют и его маркировку. Провод обеспечивает стабильную длительную работу в сети с минимальным расходом энергии при передаче. Правила хранения, эксплуатации и технического обслуживания данного оборудования указаны производителями в соответствующей сертификации.

провод изолированный алюминиевый кабель СИП-2 провод (кабель) СИП для воздушной линии

Изготовление изолированного алюминиевого провода.

Согласно своему назначению, применяется кабель СИП для воздушной линии, от которых часто зависит электрификация удаленных по расстоянию объектов. Поэтому изготавливается самонесущий провод изолированный алюминиевый в строгом соответствии с государственными стандартами. Они определяют количество жил для каждой конкретной марки СИП, их диаметр, а также разновидность изоляции (обычно в данных моделях используется изоляционный материал, защищающий жилы от воздействия ультрафиолета).

После выпуска каждого образца такой продукции предприятием-поставщиком, его в обязательном порядке отправляют на сертификацию. Она проходит в несколько этапов: внутризаводская проверка качества, контроль партии товаров государственным проверяющим органом, а также дополнительное изучение образцов уже непосредственно на торговой точке. Проверку проходит каждое изделие, и только на ее основании продавцу может быть выдан сертификат на подобный вид товара. Запросить его покупатель может непосредственно перед оформлением покупки. Если продавец подобную документацию не согласен предоставить, от такого приобретения лучше отказаться.

Провод СИП - цена за метр, и условия поставки при размещении заказа на СИП кабель оптом.

При совершении сделок на комплектацию товарами такого вида продукции как провод СИП, цена за метр, бухту, или барабан находится в зависимости от широкого спектра факторов. Первоочередно это сезонный цикл, формирующийся из динамики показателя цены на сырье (в т.ч. алюминиевую катанку) и динамики актуальных запросов заказчиков. Последние имеют прямую взамосвязь с моментом цикла электромонтажных работ, и в целом также зависят от экономико-политической картины.

Аналогично, на СИП кабель цена за метр, как и стоимость любой кабельно-проводниковой продукции, зависит от совокупного объема и требуемых сроков поставки. Так, например, если Вы заказываете провод СИП оптом, или в рамках заявки, включающей в себя оптовый объем другой номенклатуры, цена всегда будет ниже, чем при розничной продаже. Поэтому определенного ответа на вопрос о том, сколько стоит СИП кабель оптом, попросту нет. В зависимости от сроков производства или поставки из наличия, от деталей логистики, а главное от того, какой объем провода СИП купить, цена для каждой заявки будет различной.

Выгодно купить СИП, а также узнать больше о подборе и дальнейшем использовании такого оборудования, как провод изолированный алюминиевый, Вы можете, обратившись к нашим сотрудникам. Мы будем рады вам помочь в данном вопросе. Специалисты нашей компании обладают многолетним успешным опытом комплектации объектов на электротехнических рынках, поэтому всегда предложат Вам самые выгодные условия поставки требующейся Вам продукции. У нас Вы можете купить оптом СИП кабель из наличия и под заказ по максимально низким ценам с доставкой во все города и регионы России! Наша компания находится в городе Москва, но в целях сокращения сроков поставки, а также снижения итоговой цены сделки, мы поставляем продукцию с ближайшего к Вашему региону собственного склада компании, либо складских площадок наших партнеров.

Выбор кабеля и провода СИП по ГОСТ и ТУ.

Придя в любой магазин, легко можно запутаться во множестве марок и типов кабельной продукции. Какой кабель следует выбрать и почему?

Первое, что необходимо знать, это то, что качественно изготовленный кабель должен соответствовать ГОСТ. ГОСТ регулярно обновляется и дополняется. Последний актуальный ГОСТ имеет номер 31996—2012.

Некоторые заводы, с целью экономии, разрабатывают собственные технические условия, которые не соответствуют стандарту, и производят продукцию на их основе. Именно такая продукция в большинстве случаев становится причиной коротких замыканий и пожаров.

Важно отметить, что заводы не изготавливают кабель непосредственно по ГОСТ. Это распространенное среди электриков выражение. В любом случае, все заводы создают кабель в соответствии с ТУ, которые они сами разрабатывают. Однако, содержание этих технических условий может отличаться.

В результате, такие технические условия могут полностью соответствовать требованиям стандарта или, в некоторых случаях, обходить их.

Другими словами, все кабели соответствуют ТУ, но не все ТУ соответствуют ГОСТ.

Некоторые люди даже не подозревают о том, что все эти продукты должны быть выпущены в соответствии с утвержденными нормами. Как же определить, что лучше приобрести: кабель ГОСТ или кабель по ТУ?

Номинальное сечение основных,
нулевой несущей и вспомогательных жил
Номинальная толщина изоляции
основных жил и нулевой несущей жилы вспомогательных жил
16-35 1,3 1,3
50;54,6 1,5 -
70-150 1,7 -
185;240 1,9 -
1,5-4 - 1,2

Разница кабеля ГОСТ и ТУ.

В период советского времени заводы всегда производили продукцию в соответствии с ГОСТ. ГОСТ - это государственный стандарт, от которого нельзя отступать. Если на продукте указано, что это кабель сечением 4мм2, то это действительно был кабель с реальным сечением 4мм2.

Намного позже, с целью увеличения экономической прибыли предприятия, были разработаны собственные технические условия. В этих технических условиях указываются требования к материалам, из которых изготавливается кабель, а также процедуры, регламентирующие выполнение этих требований.

С одной стороны, это может не создавать большой разницы по сравнению с ГОСТ. Однако, это позволяет производителю начать уменьшать сечение проводников, толщину изоляции и т.д. Производители просто устанавливают технические условия для определенного продукта и прописывают то, что им самим необходимо.

И все эти отступления от ГОСТ заводы описывают в технических условиях, таким образом, якобы не нарушая нормы.

Здесь используются два основных подхода:

  • Например, можно сохранить сечение, но сэкономить на использовании меди или добавить примеси.
  • Второй подход заключается в уменьшении сечения проводника, если достаточное сопротивление проводника гарантировано.

Все это приводит к манипуляциям и опасной экономии при производстве кабельной продукции.

Когда думаете об экономии при выборе кабеля знайте, что основных нарушений при изготовлении его по ТУ два:

уменьшается сечение жил на кабеле ТУ и ГОСТ разница наглядно

толщина жил
толщина оболочки кабеля
дефекты при эксплуатации кабеля СИП

Как отличить качественный кабель

Как можно определить, является ли кабель качественным или соответствующим стандартам ГОСТ? Для того чтобы различить продукцию хорошего качества от низкого, всегда требуйте сертификат соответствия при покупке. Обязательно проверьте номер технического условия и его соответствие государственному стандарту. Не доверяйте продукции, где просто указано "ГОСТ", без соответствующего сертификата.

Внимательно изучите бирку, находящуюся на бухте или барабане с кабелем.

Бирка подобна паспорту для человека. Она должна содержать следующую информацию:

  • Завод-изготовитель
  • Дата производства
  • Номер партии
  • Номер ТУ и ссылка на сертификат

Также обратите внимание на отметку ЕАС на бирке кабеля.

Отметка ЕАС на бирке кабеля

Ее наличие гарантирует соответствие продукции множеству нормативов Таможенного союза Евразийской экономической комиссии, включая несколько государственных стандартов. Поэтому, если такая отметка присутствует, то кабель является качественным и безопасным.

Ни один завод не станет добровольно наносить такие отметки и не соблюдать их требования. В противном случае, возможны штрафы за нарушение крупных контрактов с оптовиками.

Почему производят провода, не соответствующие стандарту?

Это делается с целью выиграть конкурентную борьбу с другими производителями за счет снижения цены товара. Вопрос надежности здесь становится второстепенным.

Все это направлено на технически неподготовленного покупателя, который, придя в магазин, выбирает наиболее недорогой продукт. Продавец же убеждает его, что такой кабель соответствует определенным техническим условиям и его использование безопасно.

Большая проблема заключается в том, что кабель, произведенный в соответствии с ГОСТ, редко встречается в магазинах. Он преимущественно выпускается заводами для использования в промышленных масштабах. Некоторые магазины продают такие изделия только по предварительному заказу.

Исходя из вышеизложенного, старайтесь не сомневаться в выборе между ГОСТ и ТУ. Определенно лучше всегда приобретать кабель, изготовленный в соответствии с ГОСТ, и даже если его нет в магазине, лучше сделать заказ и подождать несколько дней, чем устанавливать продукцию с заниженными характеристиками.

Единственным преимуществом кабеля, произведенного по техническим условиям, является легкость удаления изоляции.

С гостовским проводом даже при использовании ножей электрика с "пяткой" могут возникнуть большие проблемы. Хорошо справляются только известные и качественные марки, такие как Knipex, Jocari, при условии остроты лезвий.

В случае провода, соответствующего ТУ, изоляцию можно снять без проблем с помощью любых китайских ножей. Фактически, она представляет собой некий вид термоусадочной трубки, надетой поверх нескольких жил.

Марка кабеля, провода. Номинальное сечение жилы Минимально возможный ‚диаметр однопроволочной токопроводящей жилы, при условии соблюдения требований ГОСТ 22483-— 77 по электрическому сопротивлению. Минимальная масса 1м токопроводящей жилы, при условии соблюдения требований ГОСТ 22483 77 по электрическому сопротивлению.
ВВГ, ВВГ-П, ВВГнг(А), ВВГ-Пнг(А), ВВГнг(А)-LS, ВВГ-Пнг(А)-LS, ППГнг(А)-HF
1,5 1,33 12,4
2,5 1,7 20,2
4 2,16 32,5
6 2,64 48,6
10 3,42 81,9
16 4,32 140,3
ПуВВ, ПуВ, КуВВ 0,5 0,77 4,2
0,75 0,94 6,1
1 1,09 8,3
1,5 1,33 12,4
2,5 1,7 20,2
4 2,16 32,5
6 2,64 48,6
10 3,42 81,9
ПуГВВ, ПуГВ, КуГВВ 0,5 - 3,8
0,75 - 5,8
1 - 7,7
1,5 - 11,3
2,5 - 18,8
4 - 30,3
6 - 45,4
10 - 78,5

Альтернатива ГОСТ

Альтернативой ГОСТ является приобретение кабеля, изготовленного в соответствии с другими техническими условиями (ТУ), если у вас нет возможности купить или заказать кабель, соответствующий ГОСТ. При этом рекомендуется выбирать кабель с увеличенным сечением. Например, если вам необходим кабель ВВГнг 3*1,5мм2, то можно приобрести кабель следующего большего сечения - ВВГнг 3*2,5мм2.

Провод СИП.


Провода СИП имеют различные варианты внешнего вида. Они могут изготавливаться в соответствии с ГОСТ или с использованием собственных технических условий (ТУ) с некоторыми отклонениями от стандарта.

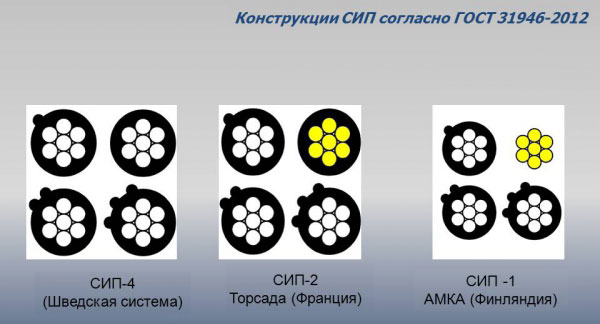

ГОСТ 31946-2012, по которому производятся провода СИП.

Наиболее распространены следующие виды СИП для напряжения 0,4 кВ:

  • СИП-1 - провод с голой, неизолированной несущей жилой, изготовленной из алюминиевого сплава без защитной оболочки.
  • СИП-2 - провод с изолированной несущей нулевой жилой. Нулевая жила состоит из алюминиевого сплава с изоляцией, а вокруг нее скручены изолированные фазные жилы.
  • СИП-4, СИП-5 - проводы с четырьмя изолированными жилами одинакового сечения из алюминия.

Каждый завод, производящий самонесущие изолированные провода, должен соблюдать действующий ГОСТ. Однако некоторые заводы могут отклоняться от этих правил в целях экономии. В результате материал жилы, изоляция и коэффициент уплотнения могут отличаться.

Также скрутки жил могут быть левосторонними или правосторонними.

Обратите внимание, что в проводах СИП-1 и СИП-2 несущая жила должна быть выполнена из алюминиевого сплава, который менее подвержен растяжению. Это позволяет избежать провисания проводов на протяжении многих лет эксплуатации. В случае проводов СИП-4 такая проблема более заметна из-за алюминиевых несущих жил. Поэтому необходимо бороться с провисаниями, как и в случае голых проводов на воздушных линиях.

Отличия СИП по ГОСТ и ТУ.

Как можно отличить провода СИП, изготовленные в соответствии с ГОСТ и техническими условиями с отступлениями от него?

  1. Первое отличие - это изоляция.

    Она не должна быть из термопластичного полиэтилена. Согласно стандарту, она должна быть сшитой.

    Однако визуально определить это невозможно. Поэтому нужно полагаться только на документацию и сертификаты.

  2. Во всех изолированных проводах СИП-1, СИП-2, СИП-3, СИП-4 жилы должны быть однородными, то есть из алюминия или его сплава.

    Внутри жил не должно быть стального сердечника. Визуально это легко определить, достаточно посмотреть на разрез провода СИП.

    Стальная жила будет иметь более темный цвет и находиться в середине. Возможно, на ней появится ржавчина, если провод не новый и долго хранился на открытом воздухе.

Почему стальной сердечник запрещен в проводах СИП? Когда сталь применяется в голых проводах марки АС, она хорошо справляется с несущей функцией и не вызывает проблем.

В проводе, подверженном колебаниям температуры, в любом случае образуется конденсат. Сама сшитая полиэтиленовая изоляция имеет гарантированный срок службы в 40 лет, но из-за наличия влаги внутри провода, сталь быстро подвергается ржавлению и разрушению.

Это происходит намного раньше, чем вы можете предполагать. В результате получается не несущая жила, а обычная с электротехническим алюминием. Она обладает более низкими характеристиками в отношении прочности и стойкости к провисанию.

  1. У многих производителей проводов СИП жилы маркируются разноцветными полосками. (Во время эксплуатации, под воздействием солнца, СИП начинает трескаться именно по цветной полосе)

    Эти полоски могут служить еще одним признаком качества.

    Ширина полосок должна быть одинаковой и составлять примерно 1-2 мм.

  2. Однако, если внимательно рассмотреть провод СИП от некоторых поставщиков, можно заметить, что эти цветные полоски часто имеют ширину, почти в половину всего провода. Они, словно, размазаны по всей изоляции провода.

    Конечно, во время монтажа это очень удобно, так как легко отличить одну фазу от другой. Однако нужно учитывать еще один важный момент. В изоляцию провода СИП добавляется сажа в определенном процентном соотношении, чтобы она была устойчива к ультрафиолетовому излучению.

Конечно, во время монтажа это очень удобно и позволяет легко отличить одну фазу от другой. Однако здесь следует учесть другой важный момент. В изоляцию провода СИП, чтобы она была устойчива к ультрафиолетовому излучению, добавляется сажа в определенном процентном соотношении.

Однако в цветной полоске отсутствует этот добавок. И при эксплуатации под воздействием солнца, изоляция СИП начинает трескаться именно в области цветной полоски.

Поскольку жилы провода находятся в сплетенном состоянии внутри оболочки, этот дефект фактически не может быть исправлен, что приводит к прекращению безопасной эксплуатации всей линии и необходимости ее замены.

Более того, трещины появляются не только в одном месте, но на всей длине провода! Это может произойти всего за первые 2-3 года.

Исходя из изложенного, если вы хотите, чтобы провод СИП прослужил вам весь гарантированный срок без аварий и с минимальными работами по обслуживанию и ремонту, выбирайте самонесущие провода, изготовленные в соответствии с требованиями ГОСТ.

См. также: арматура СИП.
